Стоматолог использует разнообразные инструменты в своей работе, некоторые из которых работают на сжатом воздухе. Использование сжатого воздуха обусловлено безопасностью и простотой конструкции этих инструментов. Для работы пневматических инструментов необходим источник сжатого воздуха с определенными параметрами. В роли такого источника чаще всего выступает стоматологический компрессор. Рассмотрим его применение в стоматологии и правила использования.
Что такое стоматологический компрессор

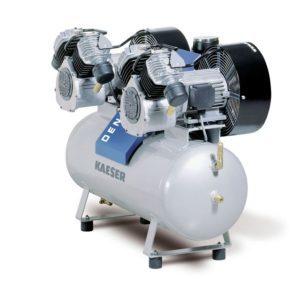

Стоматологический компрессор выполняет функцию сжатия воздуха и его передачи к стоматологическим инструментам. Производительность компрессора измеряется в литрах в минуту и является постоянной величиной. Расход воздуха зависит от интенсивности работы с пациентами и может варьироваться от нуля до установленного максимума.
Для сглаживания колебаний нагрузки используется специальное устройство — ресивер. Ресивер представляет собой емкость, которая подключается между компрессором и инструментами. В него сжатый воздух накапливается в периоды низкого потребления и расходуется во время пикового потребления. Если расход воздуха невысокий или отсутствует, сжатый воздух нагнетается в ресивер до достижения заданного давления, после чего подача воздуха прекращается. Размер ресивера зависит от типа компрессора и количества подключенных инструментов.
Устройство и принцип действия

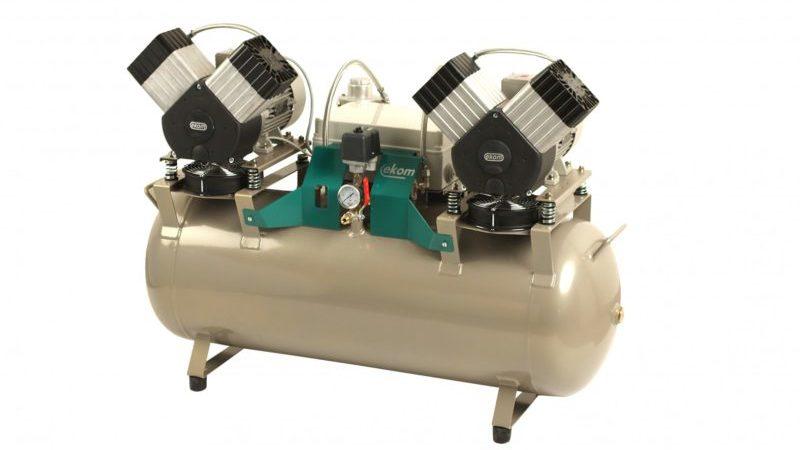

Стоматологический компрессор работает на основе сжатия воздуха с использованием механической энергии и подачи его к инструментам. Источником механической энергии является электромотор. Главным компонентом компрессора любого типа является камера сжатия, в которой воздух сжимается с помощью механической энергии. Существуют различные конструкции камер сжатия, но в стоматологии наиболее распространены поршневые и роторные компрессоры.
Поршневые компрессоры имеют камеру, в которой воздух сжимается поршнем и затем подается в ресивер. Роторные компрессоры состоят из вращающихся элементов, находящихся в герметичном корпусе. Рабочая камера в роторных компрессорах создается между вращающимся элементом и корпусом камеры. Самыми распространенными роторными компрессорами являются винтовые.
Для работы пневмоинструментов необходимо определенное давление воздуха. Однако компрессор с одной рабочей камерой не способен создать необходимое давление, так как при сжатии воздуха он нагревается, особенно при сильном сжатии, и не успевает охлаждаться при высокой интенсивности потребления. Поэтому для повышения производительности используют компрессоры с несколькими камерами сжатия, где воздух последовательно сжимается и охлаждается после каждого цикла сжатия.
Однокамерные поршневые компрессоры обеспечивают высокое давление, но имеют низкую производительность и низкую цену. Роторные компрессоры имеют более высокую производительность, но ниже давление и более высокую цену. В стоматологии широко используются поршневые компрессоры, так как не требуется одновременное использование больших объемов воздуха.
Какие бывают
Компрессоры делятся на три класса: бытовые, полупрофессиональные и профессиональные. Класс определяется ресурсом двигателя и режимом работы. Например, бытовые компрессоры имеют ресурс около 500 часов и могут работать непрерывно в течение 15 минут, после чего требуется перерыв. Профессиональные компрессоры имеют более высокий ресурс — 1000 часов и могут работать круглосуточно.
Если вам нужно запустить только одну стоматологическую установку, достаточно использовать бытовой компрессор, который не предназначен для длительной непрерывной работы. Для крупной клиники потребуется профессиональный или полупрофессиональный компрессор.

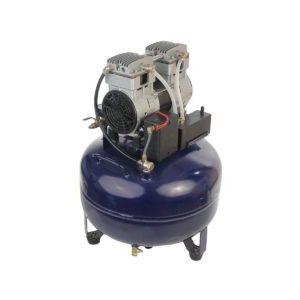

Еще одним важным параметром является наличие масла в рабочей камере. Компрессоры, которые не требуют масла, называются безмасляными. Они не загрязняют подаваемый воздух маслом и не требуют дополнительной очистки. Масляные компрессоры требуют очистки воздуха от паров и частиц масла. Они имеют более низкую цену при высокой производительности. В небольших клиниках наиболее популярными являются поршневые компрессоры.
Читайте также:
Важно помнить, что неправильный выбор класса компрессора может привести к дополнительным затратам. Например, использование бытового компрессора в большой клинике сократит его срок службы.
Как определить нужный объем ресивера и подобрать компрессор
Необходимо определить основные характеристики стоматологического компрессора для оснащения клиники. Это включает рабочее давление и расход воздуха, которые можно рассчитать с помощью простых формул. Рабочее давление зависит от типа используемого оборудования, а наиболее распространенное рабочее давление составляет 6 бар. Для надежной работы оборудования рекомендуется выбирать источник сжатого воздуха с немного большим давлением, так как система автоматического регулирования поддерживает давление в некотором интервале. Например, у компрессора с максимальным давлением 8 бар этот интервал будет от 6 до 8 бар.
Для расчета производительности системы подачи воздуха необходимо разделить используемое оборудование на группы с одинаковым потреблением воздуха. Расход воздуха группы Ог можно вычислить путем суммирования расходов всех инструментов в группе. Затем определяется коэффициент использования оборудования, Ки, который отражает отношение фактического времени работы оборудования к времени его использования за период. Для каждой группы проводится подобный расчет, а затем определяется коэффициент одновременности Кт, который показывает, сколько инструментов в группе работают одновременно. Значение Ог умножается на Кт, и таким образом получается средний расход воздуха в группе. После суммирования всех значений получается средний расход воздуха, который увеличивается на 15%-20% для компенсации возможных утечек и обеспечения необходимой производительности.
Расчет объема ресивера можно провести по эмпирическому правилу: 1 л объема ресивера на каждые 2-4 л/мин производительности компрессора. Например, для пескоструйного аппарата с расходом 60 л/мин и пневмодолота с расходом 225 л/мин потребуется расход воздуха 260 л/мин с ресивером примерно 70 л. При выборе компрессора также следует учитывать соотношение максимального давления, производительности и объема ресивера. Различные типы компрессоров отличаются стоимостью, КПД, уровнем шума, весом, производительностью, трудоемкостью обслуживания и сроком службы. Компрессоры также должны быть оборудованы фильтрами для задерживания воды, пыли и масла. Некоторые модели не требуют масла, поэтому безмасляный компрессор может быть более предпочтительным выбором. Уровень шума компрессора при работе не должен превышать 60 Дб, и в некоторых случаях рекомендуется использовать шумопоглощающий короб. При выборе, установке и обслуживании компрессора рекомендуется обратиться к специалистам.
Модель: Fiac АIRBAG HP 1
АIRBAG HP — идеальное решение для обеспечения сжатым воздухом одного рабочего места стоматолога. Этот поршневой безмасляный компрессор имеет уровень шума, не превышающий 60 Дб, что позволяет его установку непосредственно около рабочего места.
АIRBAG HP обладает рядом преимуществ:
- Воздушное охлаждение, которое не требует дополнительных работ при установке.
- Отсутствие масла в цилиндре, что обеспечивает чистый сжатый воздух без необходимости использования специального фильтра.
- Простота установки и ввода в эксплуатацию без необходимости специальных знаний и инструментов.
- В комплект компрессора входит витой шланг для подключения к пневматической магистрали.
- Регулятор давления на выходе позволяет легко настроить нужное давление сжатого воздуха.
Модель: Fiac 50VS204
Данное устройство предназначено для использования в стоматологической области и может обеспечить работу 2-3 стоматологических установок. Оно является безмасляным поршневым компрессором с уровнем шума не более 74 дБ. Ресивер имеет объем 50 литров, а производительность составляет 250 л/мин при максимальном давлении 8 бар. Потребляемая мощность составляет 1,5 кВт. Устройство обеспечивает непрерывную подачу сжатого воздуха к инструментам благодаря двум камерам для сжатия, а ресивер сглаживает перепады давления.
Особенности модели 50VS204 включают воздушное охлаждение, отсутствие масла для получения чистого сжатого воздуха, клапан для удаления конденсата на ресивере, простую установку и эксплуатацию без необходимости специальных знаний и инструментов, эффективное воздушное охлаждение для длительных периодов работы, возможность выполнения регламентных работ по обслуживанию самостоятельно, наличие регулятора давления на выходе для легкой настройки нужного давления сжатого воздуха, компактность благодаря вертикальному ресиверу, занимающему на 40% меньше места, и возможность установки в специальном помещении с шумопоглощающим коробом.
Модель: Fiac SUPERCOSMOS 24
SUPERCOSMOS 24 — это поршневой масляный полупрофессиональный компрессор, который предназначен для использования в зуботехнической лаборатории. Он имеет низкий уровень шума, не превышающий 74 дБ, и оснащен ресивером объемом 24 литра. Его производительность составляет 260 литров в минуту, а максимальное давление — 8 бар. Компрессор потребляет 1,5 кВт энергии.
SUPERCOSMOS 24 обладает следующими особенностями:
- Он является полупрофессиональным и имеет воздушное охлаждение.
- Для начала использования достаточно просто подключить его к электросети и воздушной магистрали.
- Воздушная магистраль легко подключается с помощью универсального быстросъемного разъема.
- Компрессор легко подключается к пневматической магистрали.
- На выходе установлен регулятор давления, который позволяет легко настроить нужное давление сжатого воздуха.
- Рекомендуется использовать фильтр-влагомаслоотделитель.
- Рекомендуется устанавливать компрессор в отдельное помещение.
Заключение
При выборе компрессорного оборудования необходимо учитывать не только его производительность, но и стоимость технического обслуживания. В некоторых случаях стоимость обслуживания может превышать стоимость самого оборудования, что делает его эксплуатацию неэкономичной. Также важно учесть требования к электропитанию, чтобы убедиться, что выбранная модель можно будет подключить к существующей сети. В целом, выбор оптимального решения является сложной задачей, и рекомендуется обратиться за консультацией к специалисту после первоначальной оценки по описанной схеме.
